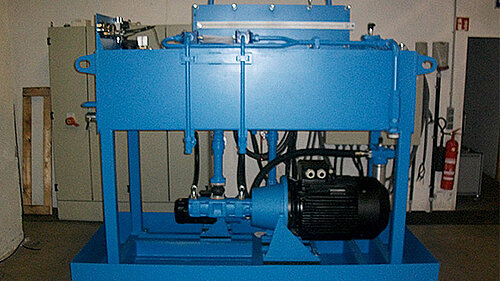

Hydraulikaggregat für Test- und Prüfzwecke

Prüfverfahren für großdimensionierte Rohrleitungen stellen höchste Anforderungen an Präzision, Stabilität und Steuerung. Für einen Sondermaschinenbauer haben wir ein Hydraulikaggregat entwickelt, das genau diese Ansprüche erfüllt – ein leistungsstarkes System zur Druckprüfung von Rohrleitungen mit bis zu 25 Metern Länge und Prüfdruckwerten bis 700 bar.

Ziel:
Entwicklung eines Aggregats, das die realen Belastungen im späteren Einsatz – etwa im Fundamentbau oder in Öl- und Gaspipelines – zuverlässig simuliert und dabei ein kontrolliertes, materialschonendes Prüfverfahren ermöglicht.

Lösung:
Das Herzstück des Systems bildet ein Hochdruckzylinder mit 1200 mm Kolbendurchmesser, der mit einem geregelten Druck von rund 300 bar beaufschlagt wird. Dadurch lässt sich eine hydraulische Gegenkraft von etwa 3.500 Tonnen erzeugen. Diese Gegenkraft wirkt gezielt auf das offene Rohrende und gleicht den inneren Wasserdruck aus. Die Herausforderung: Das Rohr darf nicht sofort unter Volllast gespannt werden. Erst mit steigendem Prüfdruck wird die äußere Haltekraft präzise geregelt, um Materialverformungen zu vermeiden.

Ergebnis:
Ein innovatives Prüfsystem, das Sicherheit, Präzision und Praxistauglichkeit vereint. Mit dem speziellen Hydraulikaggregat lassen sich Hydraulikrohre realitätsnah und effizient prüfen – eine maßgeschneiderte Lösung für anspruchsvolle Anwendungen im Hoch- und Tiefbau sowie in der Energie- und Pipelineindustrie.
